You are here:home > 创新技术 > Pruduct's Detail
鲤鱼钳采用高频感应加热电源进行热处理，其工艺你了解多少？

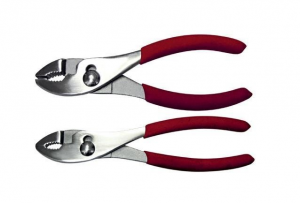

鲤鱼钳是广泛应用的五金工具，QB/T2442.4一2007规定用50钢制造，刃部硬度为46-56HRC，其余硬度为25-35HRC。许多厂家采用高频感应加热电源对其进行热处理以提高它的硬度、耐磨性和使用寿命，满足其技术要求。今天，小编就给大家说一下鲤鱼钳的高频热处理工艺。
1）退火。鲤鱼钳主要有6in、8in(lin=25.4mm)两种，部分尾部带内六角扳手。用直径16mm50钢模锻成形，锻后采用高频感应加热电源进行退火热处理，工艺为820-840℃x3h炉冷至200℃出炉空冷。为防止脱碳，在工件表面撒一层锯木屑，收到很好的效果。这样退火工件既不会脱碳，又美观光洁，硬度为179-208HBW。
2)淬火。选用高频感应加热电源进行淬火热处理，淬火时，钳口朝下，整体加热，810-820℃x4.5min，冷却时钳口先在液面移动4-5s，保证钳口淬硬，然后全部浸入冷却剂冷却，300-320℃x2h回火。经此工艺处理后，刃口硬度为51-56HRC，但尾部硬度不尽人意。如果操作者技术不熟练，实施起来有难度。用两次淬火两次回火可确保质量。即先淬柄部，800-810℃x4min，500-520℃x2h感应回火后水冷。后淬刃部，800-820℃x4.5min，加热刚好超过圆孔处，冷却时全部入液，300-320℃x2h回火，此法虽有点麻烦，但工艺稳定。也可以用简易方法：淬火加热至钳口，出炉前浸柄尾5-6s，然后整体冷却。
热处理工艺是影响工件热处理质量的关键性因素，因此，掌握工件的热处理工艺是非常重要的。今天，小编简单给大家介绍了鲤鱼钳的高频感应加热电源
标签: 高频加热技术
